Uma válvula solenóide operada por piloto é um componente crucial em várias aplicações industriais e comerciais. Como fornecedor de válvulas solenóides, testemunhei em primeira mão a importância e a versatilidade dessas válvulas. Neste blog, vamos nos aprofundar no que é uma válvula solenóide operada por piloto, como funciona, seus aplicativos e os benefícios que ela oferece.
O que é uma válvula solenóide operada por piloto?
Uma válvula solenóide operada por piloto é um tipo de válvula que usa um solenóide para controlar o fluxo de um fluido (líquido ou gás). Ao contrário das válvulas solenóides diretas de atuação, que podem abrir ou fechar diretamente o assento da válvula, as válvulas solenóides operadas por piloto dependem da pressão do sistema para ajudar no processo de abertura e fechamento.
A estrutura básica de uma válvula solenóide operada pelo piloto consiste em uma válvula principal e uma válvula piloto. A válvula principal é responsável por controlar o fluxo principal do fluido, enquanto a válvula piloto é usada para controlar o diferencial de pressão na válvula principal. Quando o solenóide é energizado ou energizado, ele atua a válvula piloto, o que, por sua vez, altera a distribuição de pressão ao redor da válvula principal, fazendo com que ela se abre ou feche.
Como funciona uma válvula solenóide operada por piloto?
Vamos quebrar o princípio de trabalho de uma válvula solenóide operada por piloto em dois estados principais: o estado fechado e o estado aberto.
Estado fechado
No estado fechado, o solenóide é energizado. A válvula piloto está em uma posição que permite que a pressão na parte superior do diafragma ou pistão principal seja igual ou maior que a pressão abaixo dela. Essa diferença de pressão mantém a válvula principal fechada, impedindo que o fluido flua.
Estado aberto
Quando o solenóide é energizado, ele move a válvula piloto para uma posição diferente. Esta ação altera a distribuição de pressão. Geralmente, libera a pressão na parte superior do diafragma ou pistão da válvula principal, enquanto a pressão abaixo permanece relativamente alta. O diferencial de pressão resultante faz com que a válvula principal se abra, permitindo que o fluido flua através da válvula.
Aplicações de válvulas solenóides operadas
As válvulas solenóides operadas com piloto têm uma ampla gama de aplicações em diferentes indústrias devido à sua capacidade de lidar com altas taxas de fluxo e pressões.
Automação industrial
Nos sistemas de automação industrial, essas válvulas são usadas para controlar o fluxo de vários fluidos, como água, ar e óleos hidráulicos. Por exemplo, em uma fábrica, eles podem ser usados para controlar o fluxo de refrigerante em um processo de usinagem ou o fluxo de ar comprimido em atuadores pneumáticos.
Sistemas HVAC
Os sistemas de aquecimento, ventilação e ar -condicionamento (HVAC) geralmente usam válvulas solenóides operadas por piloto para controlar o fluxo de refrigerantes e água quente ou fria. Eles ajudam a regular os níveis de temperatura e umidade nos edifícios, controlando o fluxo dos fluidos de trabalho.
Gas de controle

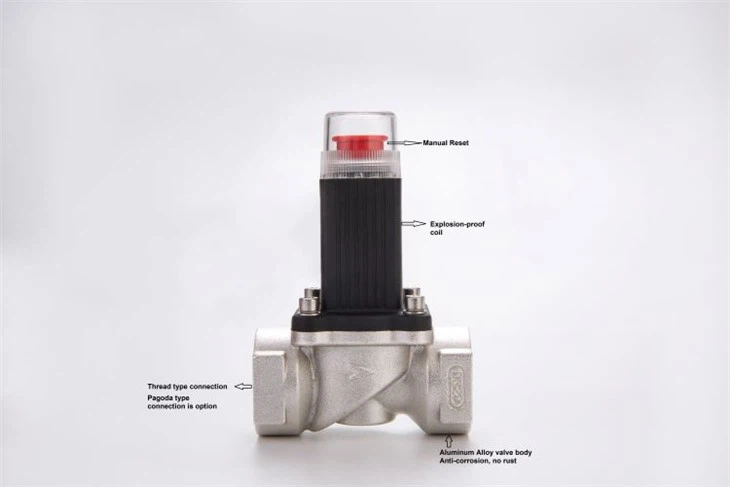

As válvulas solenóides operadas com piloto também são comumente usadas em aplicações de controle de gás. Eles podem ser encontrados em gasodutos, instalações de armazenamento de GLP e sistemas de gás industriais. Por exemplo, umGas de alumínio Desligue a válvula solenóide da válvula de emergênciafoi projetado para desligar rapidamente o fluxo de gás em caso de emergência, evitando riscos em potencial.
Tratamento de água
Nas estações de tratamento de água, essas válvulas são usadas para controlar o fluxo de água, produtos químicos e lodo. Eles podem ser usados para abrir ou fechar o suprimento de água para diferentes estágios de tratamento, garantindo a operação adequada do processo de tratamento.
Benefícios do uso de válvulas solenóides operadas por piloto
Alta capacidade de fluxo
Uma das principais vantagens das válvulas solenóides operadas por piloto é a capacidade de lidar com altas taxas de fluxo. Como eles usam a pressão do sistema para ajudar no processo de abertura e fechamento, eles podem ser projetados para ter orifícios maiores, permitindo que um maior volume de fluido passasse em comparação com as válvulas solenóides de ação direta.
Eficiência energética
Essas válvulas são geralmente mais energéticas - eficientes do que as válvulas solenóides de atuação direta, especialmente em aplicações em que as altas pressões estão envolvidas. O solenóide precisa apenas agir a pequena válvula piloto, que requer menos energia em comparação com a movimentação diretamente de uma grande válvula principal.
Confiabilidade
As válvulas solenóides operadas por piloto são conhecidas por sua confiabilidade. O uso do mecanismo da válvula piloto reduz o desgaste nos componentes principais da válvula, resultando em uma vida útil mais longa. Eles também são menos propensos a danos causados por picos de alta pressão.
Tipos de válvulas solenóides operadas
Existem vários tipos de válvulas solenóides operadas por piloto, cada uma projetada para aplicações específicas.
Válvulas normalmente fechadas (NC)
As válvulas solenóides operadas normalmente fechadas são fechadas quando o solenóide é energizado. Quando o solenóide é energizado, a válvula é aberta. Essas válvulas são comumente usadas em aplicações em que o fluxo de fluido precisa ser interrompido na ausência de energia, como nos sistemas críticos de segurança. Por exemplo, aNormalmente aberta a cozinha em casa, o gás natural desligado válvula solenóidepode ser usado para desligar o suprimento de gás em caso de emergência ou quando a energia é cortada.
Válvulas normalmente abertas (não)
Normalmente, as válvulas solenóides operadas por piloto aberto estão abertas quando o solenóide é energizado. Quando o solenóide é energizado, a válvula fecha. Essas válvulas são usadas em aplicações em que o fluxo de fluido precisa ser mantido na ausência de energia, como em alguns sistemas de processo contínuos.
Válvulas de duas maneiras e três - Way
As válvulas solenóides operadas de duas via piloto têm duas portas: uma entrada e uma saída. Eles são usados para controlar o fluxo ON - Off de um fluido. As válvulas solenóides operadas de três via piloto têm três portas e podem ser usadas para direcionar o fluxo de um fluido entre caminhos diferentes, como desviar o fluxo ou misturar dois fluidos diferentes.
Considerações ao escolher uma válvula solenóide operada pelo piloto
Ao selecionar uma válvula solenóide operada por piloto para uma aplicação específica, vários fatores precisam ser considerados.
Compatibilidade de fluidos
Os materiais da válvula devem ser compatíveis com o fluido sendo controlado. Por exemplo, se o fluido for corrosivo, a válvula deve ser feita de materiais resistentes à corrosão - como aço inoxidável ou latão.
Classificações de pressão e temperatura
A válvula deve ser capaz de suportar a pressão e a temperatura operacional do sistema. É importante escolher uma válvula com classificações de pressão e temperatura apropriadas para garantir sua operação confiável.
Requisitos de taxa de fluxo
A capacidade de fluxo da válvula deve corresponder aos requisitos de vazão do aplicativo. Se a taxa de fluxo for muito alta para a válvula, pode não ser capaz de abrir completamente, resultando em desempenho reduzido.
Conclusão
As válvulas solenóides operadas por piloto são componentes essenciais em muitas aplicações industriais e comerciais. Sua capacidade de lidar com altas taxas de fluxo, eficiência energética e confiabilidade os tornam uma escolha popular para o controle de fluidos. Como fornecedor de válvulas solenóides, oferecemos uma ampla gama de válvulas solenóides operadas por piloto, incluindoGas de alumínio Desligue a válvula solenóide da válvula de emergência, Assim,Normalmente aberta a cozinha em casa, o gás natural desligado válvula solenóide, eVálvula solenóide de gás de cilindro a gás GLP.
Se você precisar de válvulas solenóides de alta qualidade para o seu aplicativo, convidamos você a entrar em contato conosco para uma discussão detalhada. Nossa equipe de especialistas ficará feliz em ajudá -lo a selecionar a válvula certa para seus requisitos específicos e fornecer as melhores soluções.
